CV Vedkamin – stål – fristående – 15kw

Beskrivning

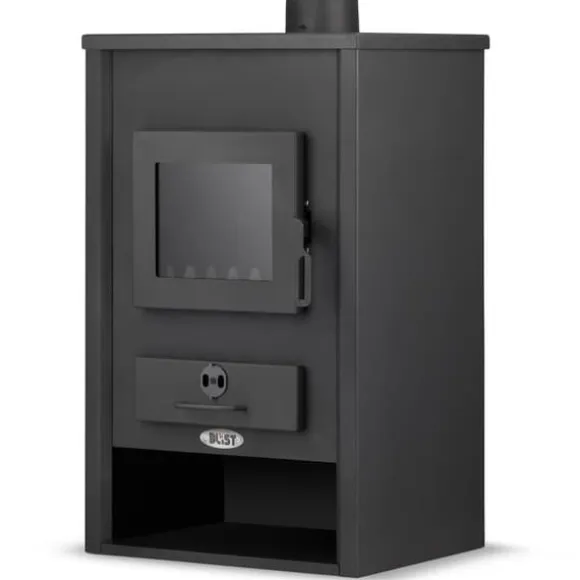

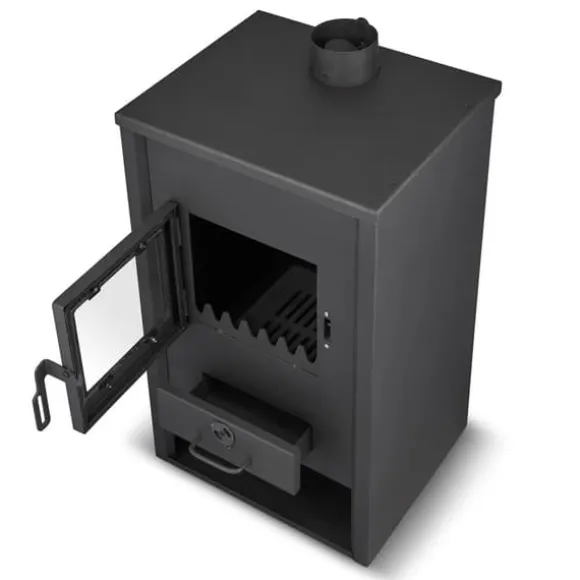

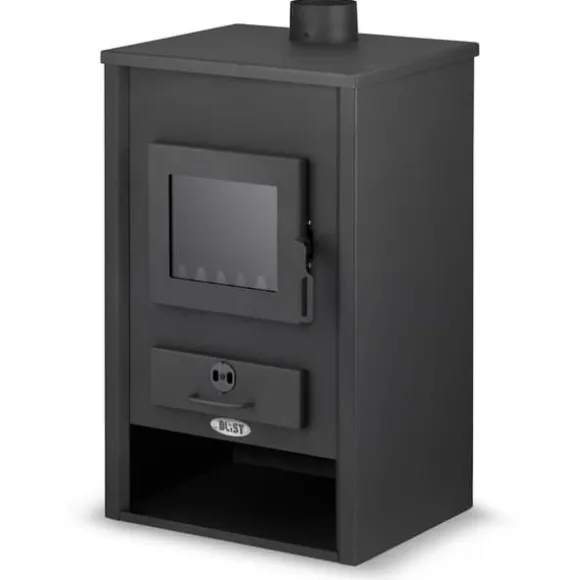

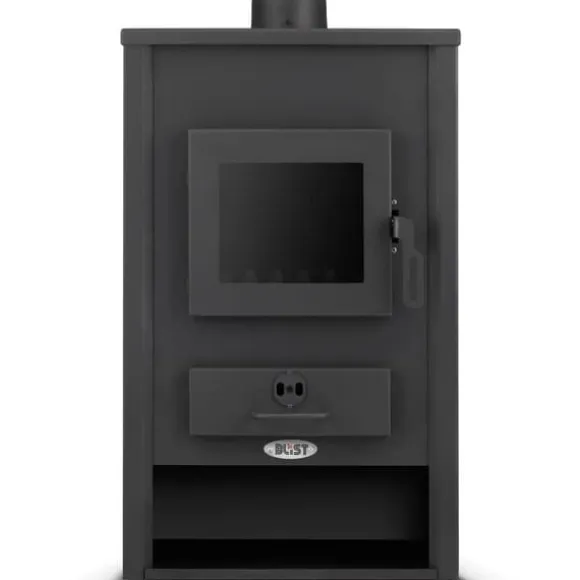

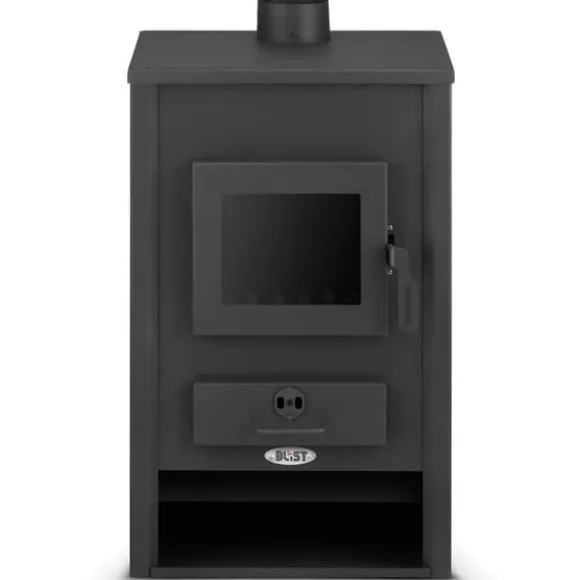

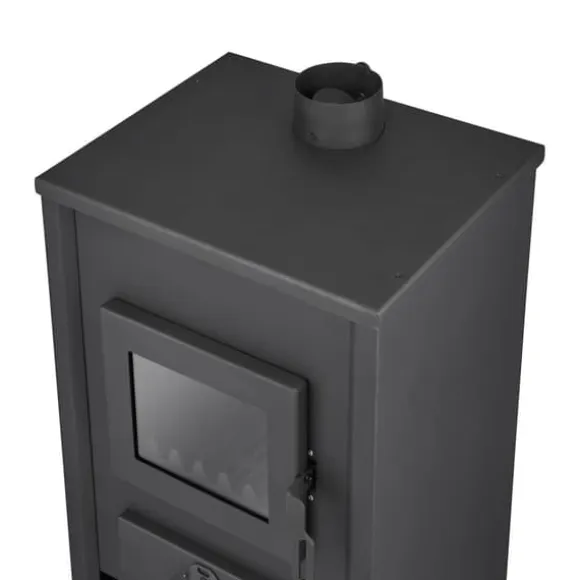

Fristående kamin från Viking Choice med vattenmantel

Nominal effekt »  14,0kW   | Maximal effekt » 15,0kW   | Vikt » 46 kg





Denna fristående vedkamin med vattenmantel är en extremt effektiv värmeanordning med en modern och stilren design. Tack vare den maximala effekten på 15 kW kan kaminen värma upp ytor upp till 150 m2. Den viktigaste fördelen med kaminen är vattenmanteln och möjligheten att ansluta kaminen till centralvärmesystemet. Kaminer med vattenmantel möjliggör uppvärmning av vatten för centralvärme och hushållsvatten. Vattenmanteln är tillverkad av dubbla väggar som omger förbränningskammaren. Elden i eldstaden värmer upp vattnet som flödar genom vattenmanteln, vilket i sin tur kan driva centralvärmesystemet eller vattnet för hushållsbruk. Detta är vad som skiljer denna typ av eldstad från traditionella lösningar, där endast luft värms upp och en betydande del av värmen inte används utan försvinner med rökgaserna genom skorstenen.

tekniska parametrar

• Nominal värmeeffekt:  14,0 kW

• Nominal effekt ugn:  4,4 kW

• Nominal effekt av vattenmanteln:  8,7 kW

• Maximal värmeeffekt:  15,0 kW

• Kapacitet på vattenmanteln:  16L

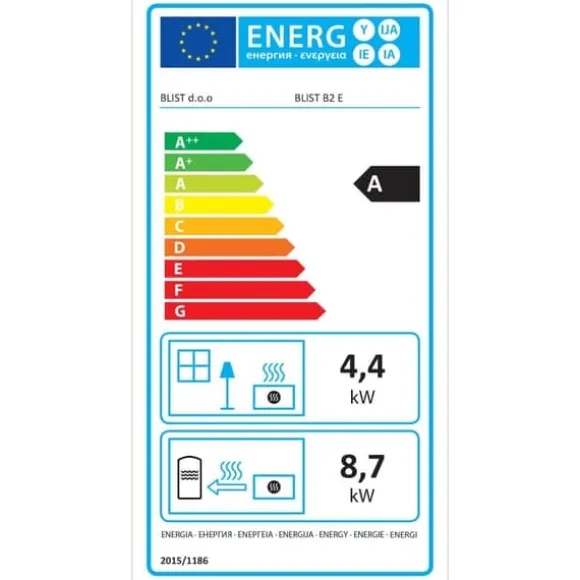

• Energieffektivitetsklass:  A.

• Energieffektivitetsindex:  110

• Nettovikt:  46 kg

• Bruttovikt:  50 kg

• Rekommenderade tillbehör för anslutning:  BLIST

• Övre utgång:  diameter Ø 120mm

• Effektivitet:  74,7%

• CO-utsläpp vid 13% O2:  0,09%

• Partikelutsläpp vid 13% O2:  28,16 mg / Nm3

• NOx-innehåll vid 13% O2:  103,81 mg / Nm3

• OGC-innehåll vid 13%:  45,37 mg / Nm3

• Rökgasflöde:  5,16 g/s

• Rökgastemperatur:  276°C

• Genomsnittligt drag i utblås:  12 – 14 Pa

• Bränsleförbrukning:  1,50 kg / h

• Bränsletyp: rekommenderat kryddat lövträ med en fukthalt på ≤20% * mg/Nm3, briketter, kol endast som tillsats upp till 10%

Säkerhet och certifieringar

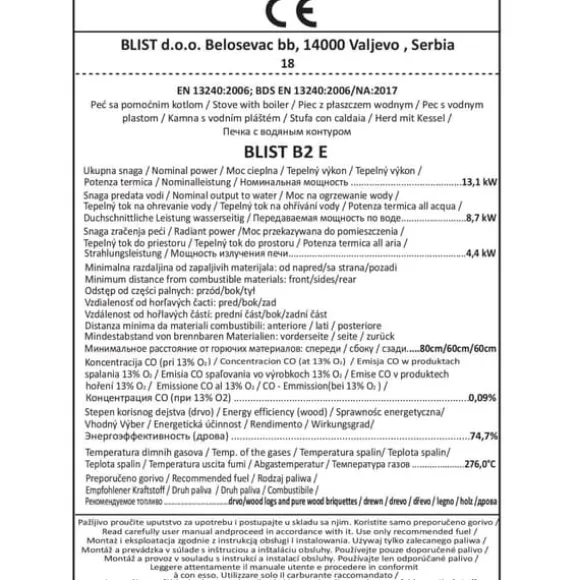

• CE-märkning:  JA / står på typplattan

• Överensstämmelse med ECO Design 2022 (ECODESIGN):  JA

• Överensstämmelse med BlmSchV2:  JA

Funktionalitet

• Rent glassystem:  JA

• Utblåsdeflektor:  JA

• Justering av brännhastighet:  JA

• Brandsikt:  JA – Japanskt värmebeständigt glas upp till 800°C

• Avtagbart galler:  gjutjärn

• Avtagbar asklåda:  JA JA

Dimensioner

• Yttermått: bredd:  465 mm  x djup:  400 mm  x höjd:  860 mm

• Mått eldstad: bredd:  270  mm x djup:  360 mm  x höjd:  200 mm

• Förpackningsmått: bredd:  465 mm  x djup:  400 mm  x höjd:  870 mm

• Glasmått: bredd:  240 mm  x höjd:  200 mm

• Gallermått: bredd:  340 mm  x djup:  290 mm  x tjocklek:  25 mm

• Dörrmått: bredd:  370 mm  x höjd:  280 mm



Viking-kaminer kan fungera i öppna och slutna system, i samarbete med gaspannor. Investering i en kamin med vattenmantel är lönsamt och kostnaderna återbetalas efter en säsong av användning av en sådan kamin.

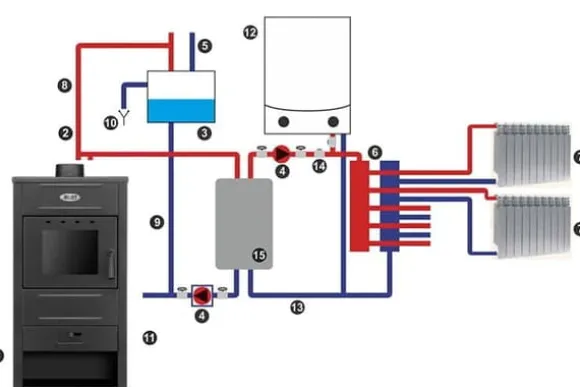

1. Anslutningsschema i ett öppet system





1.  Kamin med vattenmantel /    2.  Rökgasutsläpp /    3.  Öppet expansionskärl /    4. CV-pump /    5.  Vattentillförsel /  6. CV-fördelare /  7.  Radiatorer /    8.  Säkerhetsledning /    9.  Expansionsledning /    10.  Överloppsledning till avlopp /  11.  Avloppsledning till avlopp /    12. CV-panna /    13. CV-retur /    14.  Backventil /    15.  Plattvärmeväxlare



2. Anslutningsschema i ett slutet system





1.  Kamin med vattenmantel /    2.  Rökgasutsläpp /    3.  Öppet expansionskärl /    4. CV-pump /    5.  Vattentillförsel /  6. CV-fördelare /  7.  Radiator /    8.  Säkerhetsledning /    9.  Expansionsledning /    10.  Avloppsöverloppsledning /    11.  Avloppsledning
