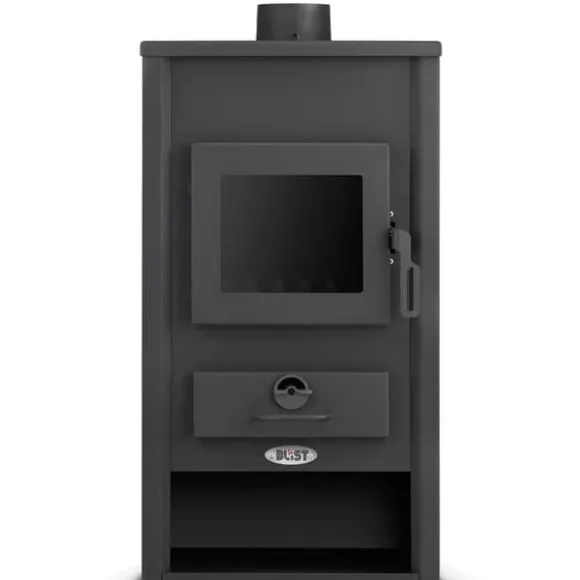

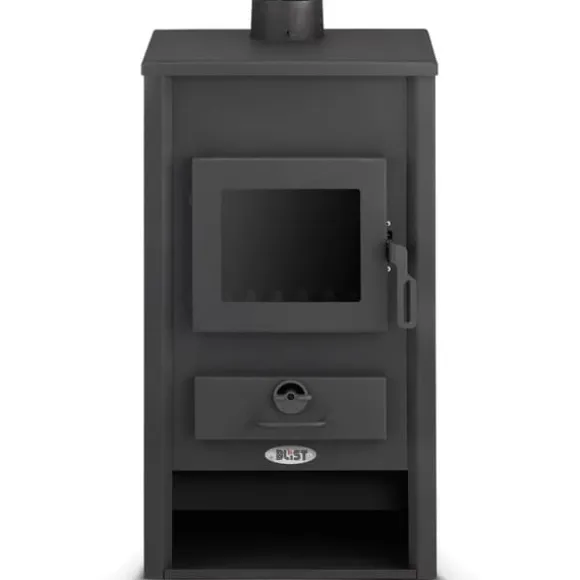

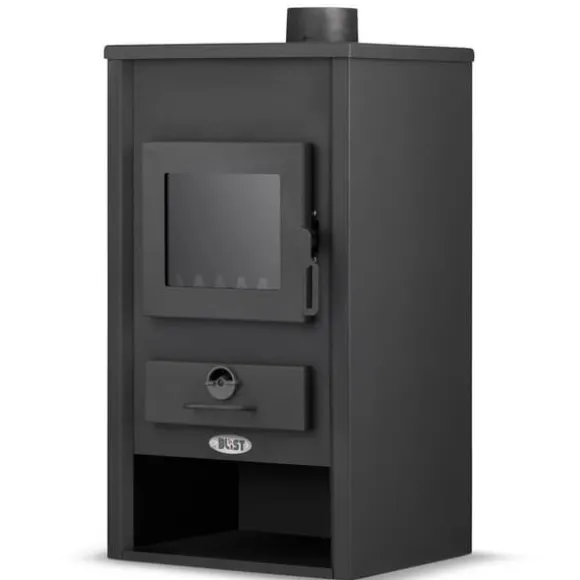

CV vedspis med vattenmantel – 22 kW – antracit

Nominellt Effekt: 19,0 kW | Maximal Effekt: 22,0 kW | Vikt: 80,0 kg

Denna fristående vedeldade spis med vattenmantel är en extremt effektiv värmeförbrännare med en trendig och modern design. Tack vare den maximala effekten på 22 kW kan spisen värma upp till 220 m². Den främsta funktionen hos denna spis är vattenmanteln och möjligheten att ansluta spisen till ett centralvärme-system. Spisar med vattenmantel gör det möjligt att värma både det centrala värme-systemet och det hushållsvattnet. Vattenmanteln består av dubbla väggar som omger förbränningskammaren. Elden i förbränningsdelen värmer upp vattnet som strömmar genom vattenmanteln, vilket i sin tur kan försörja det centrala värme-systemet eller hushållsvattnet. Detta är skillnaden mellan denna typ av spis och traditionella lösningar, där endast luften värms och en betydande mängd värme går förlorad och rökgaserna släpps ut genom skorstenen.

Tekniska Specifikationer:

• Nominal värmeeffekt: 19,0 kW

• Nominal spiseffekt: 6,0 kW

• Nominal effekt för vattenmanteln: 13,0 kW

• Maximal värmeeffekt: 22,0 kW

• Kapacitet för vattenmanteln: 19 L

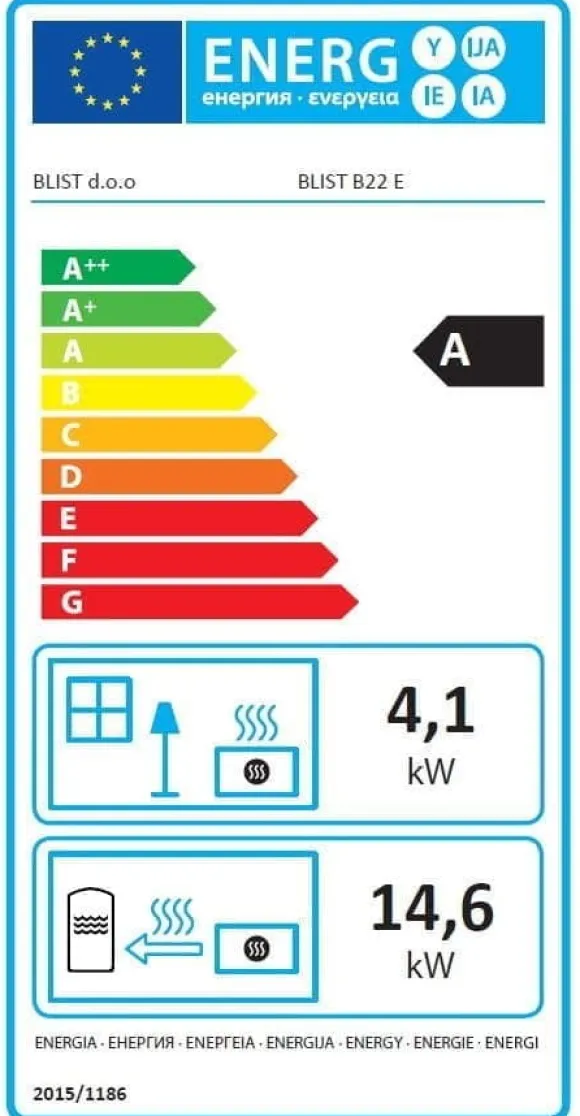

• Energieffektivitetsklass: A

• Energieffektivitetsindex: 110

• Nettovikt: 80,0 kg

• Bruttovikt: 85,0 kg

• Rekommenderade anslutningstillbehör: tillgängliga

• Övre rökgasutlopp: diameter Ø 120 mm

• Justerbart rökgasspjäll

• Effektivitet: 74,7%

• CO-utsläpp vid 13% O2: 0,09%

• Dammutsläpp vid 13% O2: 28,16 mg/Nm3

• Ox-utsläpp vid 13% O2: 103,81 mg/Nm3

• OGC-utsläpp vid 13%: 45,37 mg/Nm3

• Rökgasflöde: 5,16 g/s

• Rökgastemperatur: 276°C

• Genomsnittligt rökgasflöde: 12 – 14 Pa

• Bränsleförbrukning: 1,50 kg/h

• Bränsletyp: rekommenderad fuktighet ≤ 20% för säsongsbetonat hårdträ, träbriketter; kol endast som 10% tillsats

Säkerhet och Certifieringar:

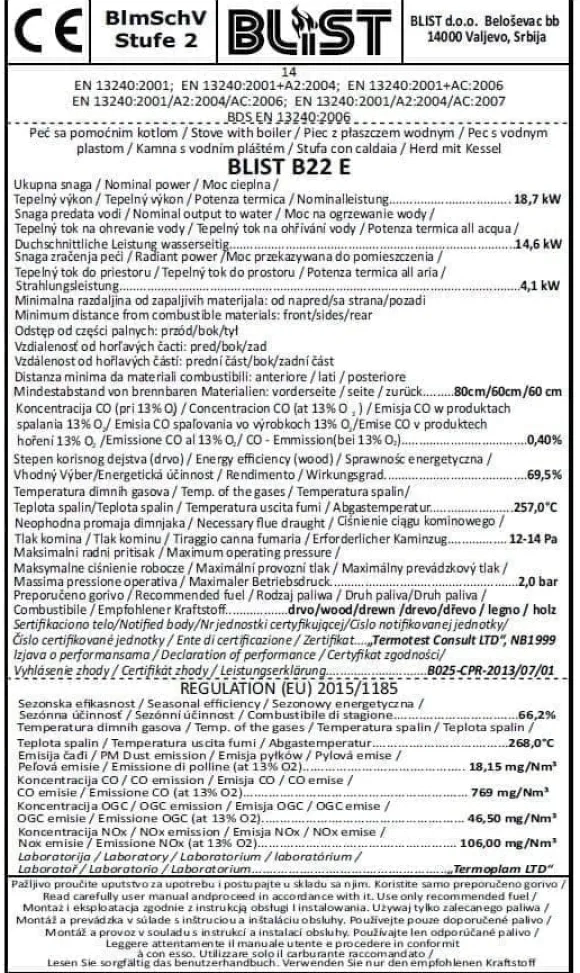

• CE-märkning: JA / Placerad på typplåten

• ECO Design 2022-efterlevnad: JA

• BlmSchV2-efterlevnad: JA

Inställbar Spjäll för Rökgasutlopp: Används för att reglera dragkraften, vilket påverkar spisens effektivitet. Med spjället öppet är dragkraften som starkast, vilket ökar bränsleförbrukningen och gör elden mer intensiv. När spjället är stängt minskar dragkraften och förbränningsprocessen fördröjs.

”Clean Glass” System: Lufttillförsel till förbränningskammaren genom öppningar i dörrarna. Detta gör att fönstret förblir renare under brinnande, eftersom luften blåses direkt på glaset.

Stängd Spisdörr: Tätningen av dörren är eldfast och ökar säkerheten. De rymliga laddningsdörrarna gör det enkelt att lasta även stora träblock.

Värmebeständigt Ebonit-handtag: En beprövad och hållbar lösning för snabb, säker och enkel användning av spisen. Materialet (ebonit) är hållbart och tål höga temperaturer.

Japanskt Värmebeständigt Glas upp till 800°C: För säker användning även vid mycket höga temperaturer. Högkvalitativt värmebeständigt glas och en rökgasdeflektor minskar markant föroreningen av glaset under förbränningsprocessen, vilket gör att glaset förblir renare längre.

Rökgasdeflektor: Placerad i den övre delen av spisen. Detta ser till att den uppvärmda luften inte strömmar direkt in i skorstenen. BLIST-spisen är en modell från en ny generation och har ett utrymme för sekundär förbränning, det vill säga en rökgasdeflektor. Här sker efterförbränningsprocessen för partiklar som inte tidigare har bränts helt. Den extra värme som frigörs ökar effektiviteten och prestandan hos spisen. De avkylade och mindre förorenade rökgaserna kommer ut i skorstenen. Enligt tillverkarens beräkningar ökar rökgasdeflektorn effektiviteten med cirka 30%.

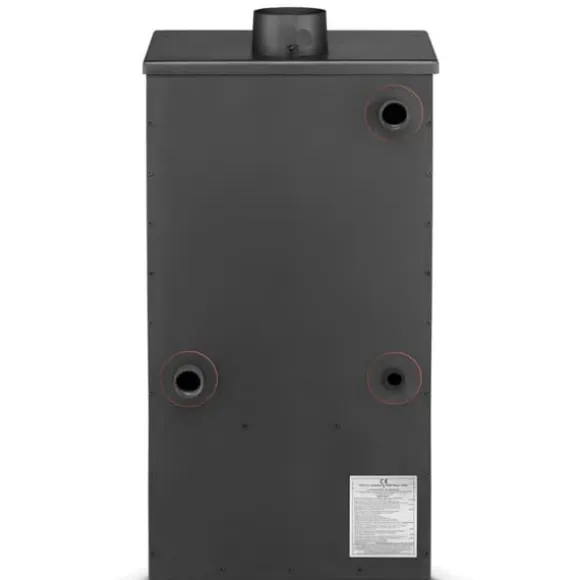

Stål-vattenmantel: Hjärtat i spisen, vattenmanteln, är tillverkad av tjockt p265gh och 16M06-kedjepannplåt med tjocklekar på 6 mm och 10 mm. Vattenmanteln omger helt förbränningsdelen för att maximera temperaturen i eldutrymmet och snabbt värma upp vattnet i vattenmanteln, som sedan leds till radiatorerna.

Avtagbar asklåda: Placerad under förbränningskammaren för enkel underhåll.

Kontroll av Förbränningshastighet: Reglera lufttillförseln i asklådan för att maximera förbränningsverkningsgraden.

Rymlig Förbränningskammare: Generöst utrymme för längre brinntider och enklare användning.

Praktisk Hylla under Spisen: Perfekt för förvaring av ved, briketter eller tillbehör.

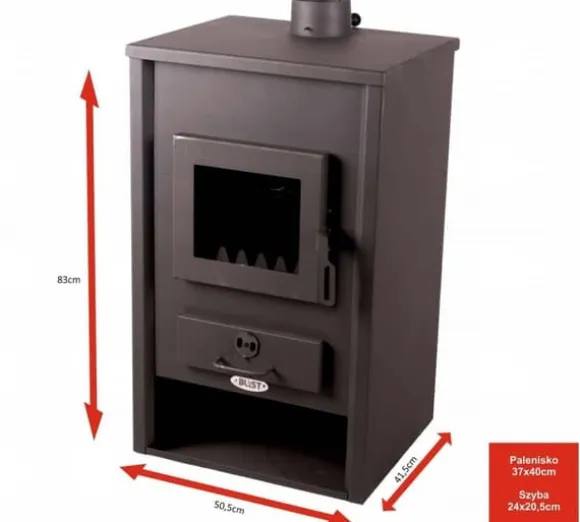

Produktmått:

• Externa Mått: Bredd: 510 mm x Djup: 460 mm x Höjd: 860 mm

• Förbränningskammarmått: Bredd: 400 mm x Djup: 310 mm x Höjd: 460 mm

• Förpackningsmaterialmått: Bredd: 465 mm x Djup: 400 mm x Höjd: 870 mm

• Glasstorlek: Bredd: 290 mm x Höjd: 265 mm

• Gallermått: Bredd: 400 mm x Djup: 310 mm x Tjocklek: 25 mm

• Dörrstorlek: Bredd: 370 mm x Höjd: 280 mm

• Hyllmått: Bredd: 375 mm x Djup: 400 mm x Höjd: 140 mm

Anslutning till ett CV-system (Centralvärme):

• Schematisk representation av anslutningen av spisen med vattenmantel i ett öppet system

• Schematisk representation av anslutningen av spisen med vattenmantel och en gasfired boiler i ett slutet system

1. Vattenmantelspis / 2. Rökgasutlopp / 3. Öppen expansionskärl / 4. CV-pump / 5. Vattenintagsledning / 6. CV-distributör / 7. Element / 8. Säkerhetsventil / 9. Expansionsledning / 10. Avloppsledning till avlopp / 11. Avloppsledning till avlopp

Denna vedeldade spis erbjuder inte bara värme, utan även stilren design och tekniska egenskaper som bidrar till effektivitet och användarvänlighet.

Viktigt: Garanti & reklamationsförfarande

Observera: Små oregelbundenheter i utförandet kan förekomma. Dessa uppstår under tillverkningsprocessen eller transporten och påverkar inte kaminens säkerhet eller funktion. Pelletskaminer och andra värmeapparater måste alltid installeras professionellt av en certifierad tekniker. Felaktig installation kan leda till att garantin upphör, försämrad funktion och säkerhetsrisker. Viking Choice ansvarar inte för skador som orsakas av felaktig montering eller användning.

Garantivillkor

För alla värmeapparater (såsom kaminer, eldstäder, kolugnar och enheter med vattenmantel) behandlas en reklamation eller garantiansökan endast om kunden lämnar in ett fullständigt ifyllt och undertecknat garantikort.

Garantikortet måste minst innehålla:

• Köpedatum

• Installatörens namn och signatur

• Installationsadress

• För enheter med vattenmantel: uppgifter om VVS-konstruktör + bevis på skorstenskontroller efter 6, 12 och 18 månader

Utan korrekt ifyllt garantikort kommer en reklamation automatiskt att avvisas och inte behandlas.

Vi rekommenderar kunder att fylla i garantikortet direkt vid installationen och sedan förvara det på ett säkert ställe.
