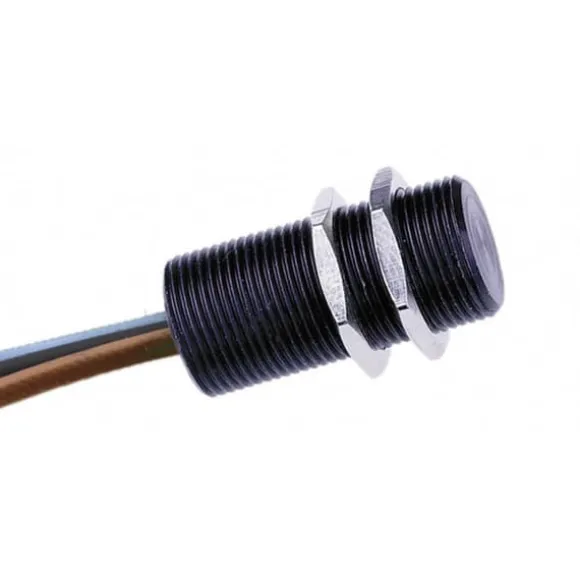

ZF MP100701 Reed-kontakt-modul

ZF MP100701 Reed-kontakt-modul

Stabil utgångssignal över hela det angivna temperaturområdet. Kan användas med oreglerad matningsspänning. Eloxerat aluminiumhölje. Aktivering via magnetiska sydpolen. Open Collector-utgång kompatibel med bipolara och CMOS-logikkopplingar tillsammans med ett motsvarande pull-up-motstånd: utgång växlar till Low (av) när magnetfältet på sensorn överstiger tillslagströskeln och utgången växlar till High (på)när magnetfältet på sensorn underskrider frånkopplingströskeln. Användningsområden: ändlägesbrytare, säkerhetssystem för hus och hem, dörrpositioner.

Features

Highlights

leveransomfattning

OBS!

• Sensorn behöver ha ett externt skyddsmotstånd mellan utgången (svart) och Vcc (brun) med en resistans som beror på matningsspänningen. Illustration similar.
